產品:

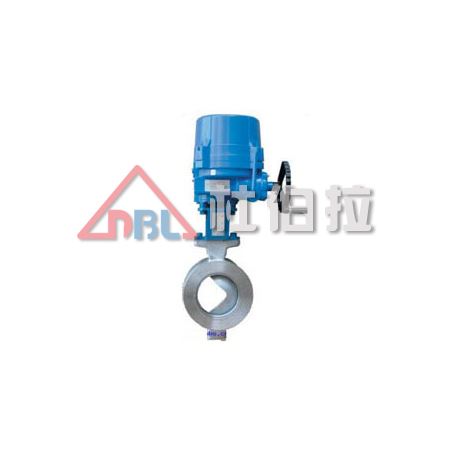

電動V型球閥
規格:
電動V型球閥
用途:
電動V型球閥尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。
材質:
不銹鋼WCB

電動V型球閥概述

電動V型球閥是一種直角回轉結構的高級控制閥,其由回轉型角行程電子式電動執行器和V型閥結構組成,以電源電壓為動力,接受工業自動化控制儀表來源的電流信號或電壓信號的輸入,可實現對工藝管路中流體介質的比例調節和二位開關控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口,具有精確的流量特性和控制功能,適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。


電動V型球閥特點

1.電動V型球閥以AC220V、AC380V或DC24V電源電壓作動力,接受來自DCS、PLC系統或調節儀表、操作器等輸入的(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采有RC、381R、PSQ或HQ型電子式角行程電動執行機構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,機電一體化的結構設計,功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大,結構簡單、密封性能好。

2.角行程電子式電動執行機構是V型閥的驅動裝置,它以電源電壓作動力,接受統一標準信號(4-20mA、0-10mA或1-5VDC),將此轉變成與輸入信號相對應的位移,改變閥芯的旋轉角度(0-90o任意角度),因此一定的輸入信號對應一定的轉角,實現比例動作。二位開關式接受AC220V或AC380V作動力,通過電機正反轉實現開關動作,并同時輸出閥位指示信號。

3.具有出色的調節特性:V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
4。最大流動容積:由于它的流線型外形以及滿直角回轉控制緣故,使容積的最大值特別高,流通能力特別大,流通阻力小,因此可以使用較小的更加經濟實用的閥門尺寸。

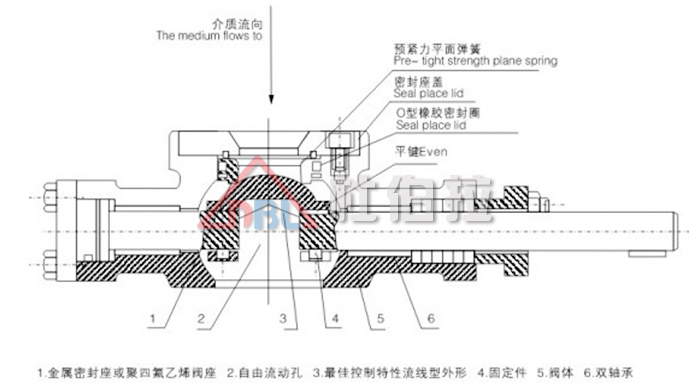

5。V型閥采用雙軸承結構,機械穩定性高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。
6。最大可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
7。金屬閥座的優越密封性:V型閥采用彈性可動金屬閥座,具有自助補償功能,并具有優越密封性能及超長的使用壽命。在流向上,泄漏量10--5×額定流量系數。
8。超強的剪切能力:V型閥采用金屬硬密封結構時,V型閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切力,能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。




 電動V型球閥執行機構主要性能技術參數

型 號

輸出力矩N.m

動作時間S/90o

功率

(W)

型號

輸出力矩N.m

動作時間S/90

功率(W)

型號

輸出力矩N.m

動作時間S/90

功率(W)

HL-5

50

10/30

10W/F

381RSA-02

20

8.5

50

PSQ51

50

23

24.2

HL-10

100

15/30

23W/F

381RSA-05

50

17

PSQ66

65

32

24.2

HL-20

200

10/15/30

40W/F

381RSB-10

100

18

150

PSQ76

75

60

25.3

HL-40

400

10/15/30

80W/F

381RSB-20

200

36

PSQ102

100

32

62.1

HL-50

500

10/15/30

90W/F

381RSC-30

300

24

220

PSQ202

200

28

93.0

HL-100

1000

50

100W/F

381RSC-50

500

42

PSQ502

500

43

120

HL-200

2000

100

100W/F

381RSC-60

600

48

PSQ702

700

43

120





381RSD-100

1000

30

300

PSQ1202

1200

31/37

500





381RSD-150

1500

38

PSQ2002

2000

93/112

500





381RSD-200

2000

46





(信號線用屏蔽線) 防護等級:IP65 帶曲柄手動操作 電源:AC220V/AC380V/DC24V



(信號線用屏蔽線) 防護等級:IP55 隔爆標志:ExdⅡBT4 帶曲柄手動操作,隔爆(381RX)型性能同上 電源電壓:AC220V

(信號線用屏蔽線)防護等級:IP65     帶手輪操作 電源電壓:AC220V




電動V型球閥主要零件材料及適用溫度

材料\材料代號

C(WCB)

P(304)

R(316)

主 要

零 件

閥 體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球 體

2Cr13、(304)

0Cr18Ni9Ti

0Cr18Ni12Mo2Ti

閥 桿

2Cr13

0Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

增強聚四氟乙烯  對位聚苯   硬質合金鋼

填 料

聚四氟乙烯  柔性石墨

適 用
工 況

適用介質

水、蒸汽、油品

硝酸堿類

醋酸類

適用溫度

-28℃ - 500℃


允許壓差(MPa)

公稱通徑

25

32

40

50

65

80

100

125

150

200

250

300

供氣0.5MPa

5.9

5.4

4.8

4.5

4.3

3.6

2.8

2.0

1.4

1.3

1.1

0.8

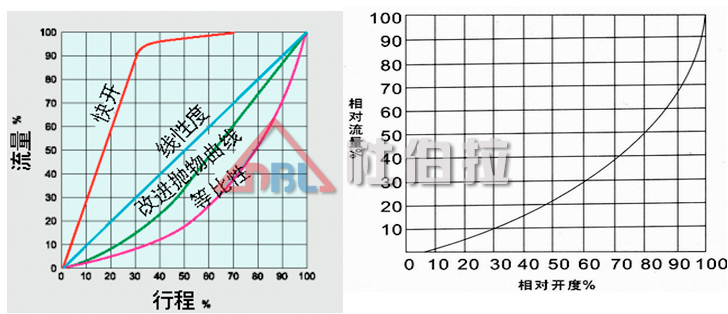

電動V型球閥流量特性V調節球閥的固有流量特性曲線圖)




電動V型球閥產品技術參數和性能指標

公稱通徑D(mm)

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

公稱壓力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(參見典型曲線圖)、直線性、快開特性

閥板轉角(度)

0°~90°

允許泄漏量等級

軟密封:零泄露 硬密封:≤10--5額定流量系數

執行器型號

HL、3810R、PSQ HQ或QB型

作用形式

開關型、智能調節型、(隔爆型)

電源電壓

AC220V 50Hz或AC380V 50Hz

調節型

輸入信號

0~10mA、4~10mA 、1-5VDC

輸出信號

0~10mA、4~10mA 、1-5VDC

基本誤差

 ≤±1.5%



1.5%

    區

0.3%

可調節比

250:1

300:1

開關型

電源電壓

AC220V/AC380V/AC110V

反饋信號

有源觸點信號、無源觸信號(可選)







氣動V型球閥安裝尺寸表

公稱通徑

尺 寸

對夾式

法蘭式

D

L

L1

D

D1

D2

L

Z-D

25

64

50

25

115

85

65

102

4-14

40

82

60

25

135

110

85

114

4-18

50

100

75

32

145

125

100

124

4-18

65

120

85

38

160

145

120

145

4-18

80

131

100

45

180

160

135

165

8-18

100

158

115

50

195

180

155

194

8-18

125

180

135

55

215

210

185

213

8-18

150

216

160

65

245

240

210

229

8-23

200

268

200

80

280

295

265

243

12-23
