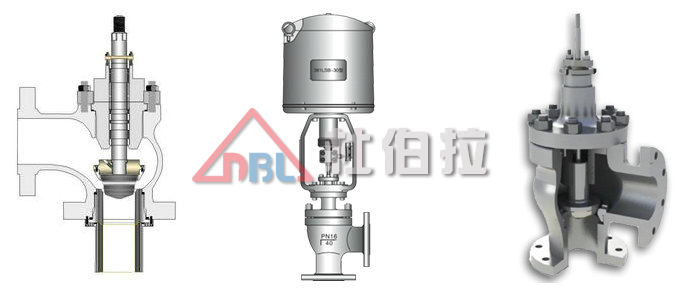

電動角式調節閥概述：
電動角式調節閥閥體為直角型，專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，且角式閥體無死角，便于吹掃，維護簡單被廣泛應用。電子式電動角式調節閥一般采用單座或者平衡式套筒閥瓣，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源，即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節，在一些高壓差場合也可以多級調節。
電動角式調節閥特點：
電動角式調節閥具有結構緊湊、重量輕 、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值，特別適用于具有高粘度、含有懸浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
電動角式調節閥參數：
閥 體 | |
形 式 | 角型鑄造閥 |
公稱通徑 | 20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼、鑄不銹鋼 |
上 閥 | 標準型：-17-230℃散熱型：230-450℃低溫型：-60--196℃波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
閥內組件 | |
閥芯型式 | 單座柱塞式閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動角式調節閥執行結構：
執行機構 | |||||||
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
活塞直徑 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 | ||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2 | 1 |
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||
